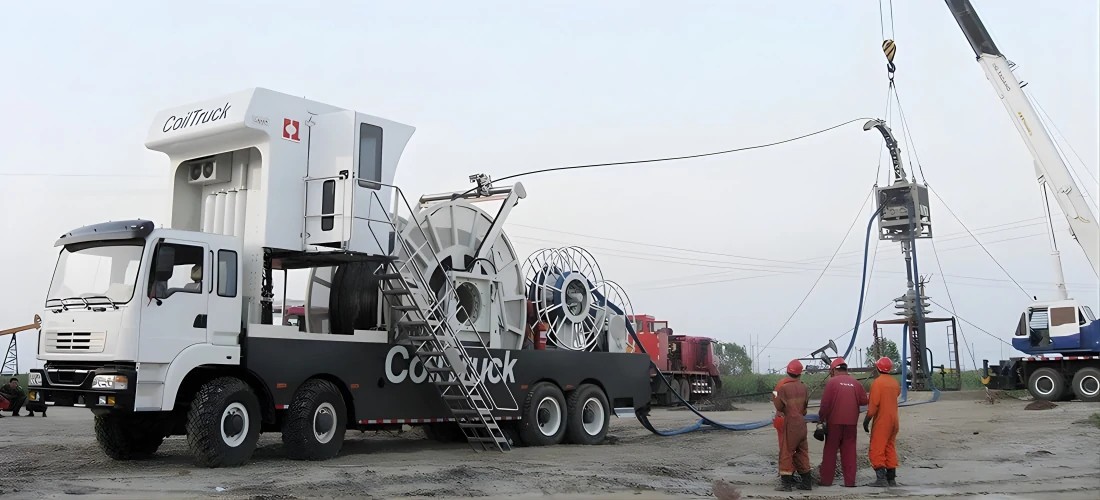

连续油管技术服务

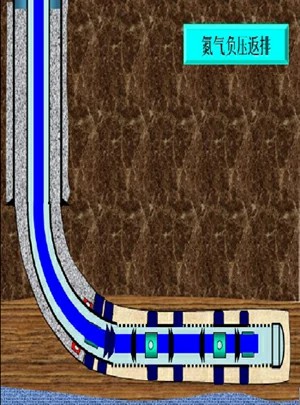

连续油管氮气气举排液

适用于新井投产诱喷、试采求产,以及井内压力流体(包括残酸液、压裂液)的返排。

特点:

  • 相比常规抽汲和气举方法,更安全可靠,作业周期短,效率高;

  • 连续排液,逐步降低井底回压,最大限度减少对油层的伤害。

  • 可调节注气量与排液速度,施工方便灵活,可控性高。


连续油管打捞

可对落入井底的落物进行打捞,包括油管、套管、钻杆、桥塞、井下马达、钢丝绳段、电缆段以及连续油管本身。

特点:

  • 可在直井或大斜度井,特别是水平井中产生较大的轴向拉伸或冲击力,有助于清除井下卡阻物,提高打捞成功率;

  • 打捞过程中可循环包括氮气、酸液在内的各种冲洗液,实现边洗井边打捞,防止落鱼再次遇卡;

  • 可在打捞前对落鱼顶部进行高压冲洗、喷射或溶解泥沙、泥垢、水垢等杂物,打捞效果好。

连续油管测井

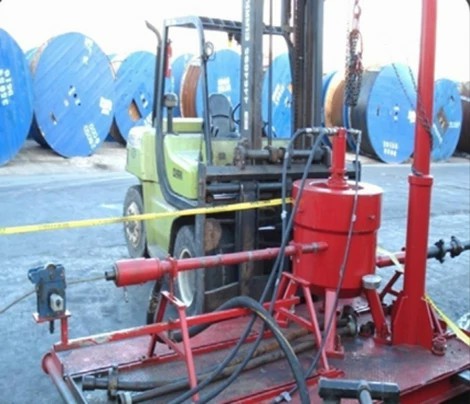

  • coiled-tubing-logging-1.jpg

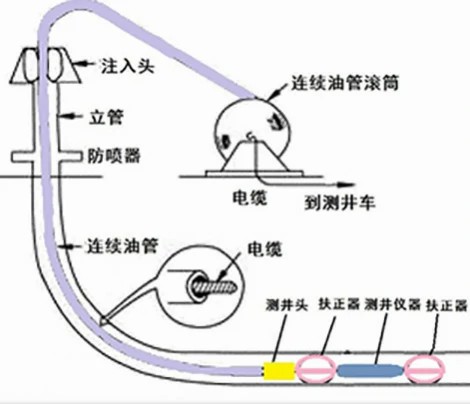

  • coiled-tubing-logging-2.jpg

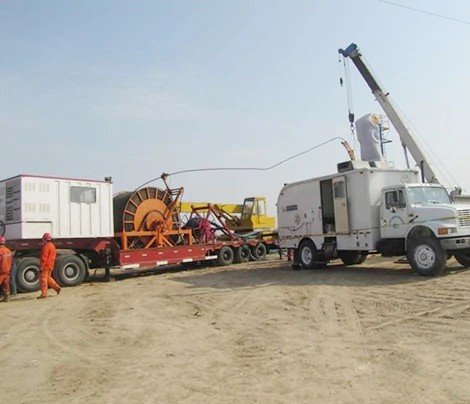

  • coiled-tubing-logging-3.jpg

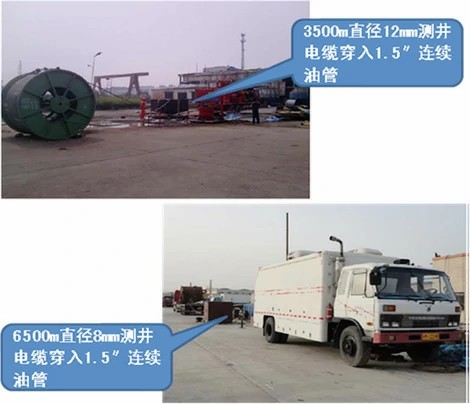

  • coiled-tubing-logging-4.jpg

将测井电缆置入连续油管内,配备相应的井下工具和接头,连接测井仪器,然后将其送入水平井或大斜度井进行测试。可应用于生产测井、裸眼测井等测井过程,并可同时泵注液体实现循环。

特点:

  • 可在大斜度、水平井中长距离输送测井仪器;

  • 可使测井工具通过短距离螺旋扭曲管段;

  • 更好地保护测井电缆,测井工具更换快捷简便;

  • 可在带压或有液体流动的条件下作业,安全可靠。

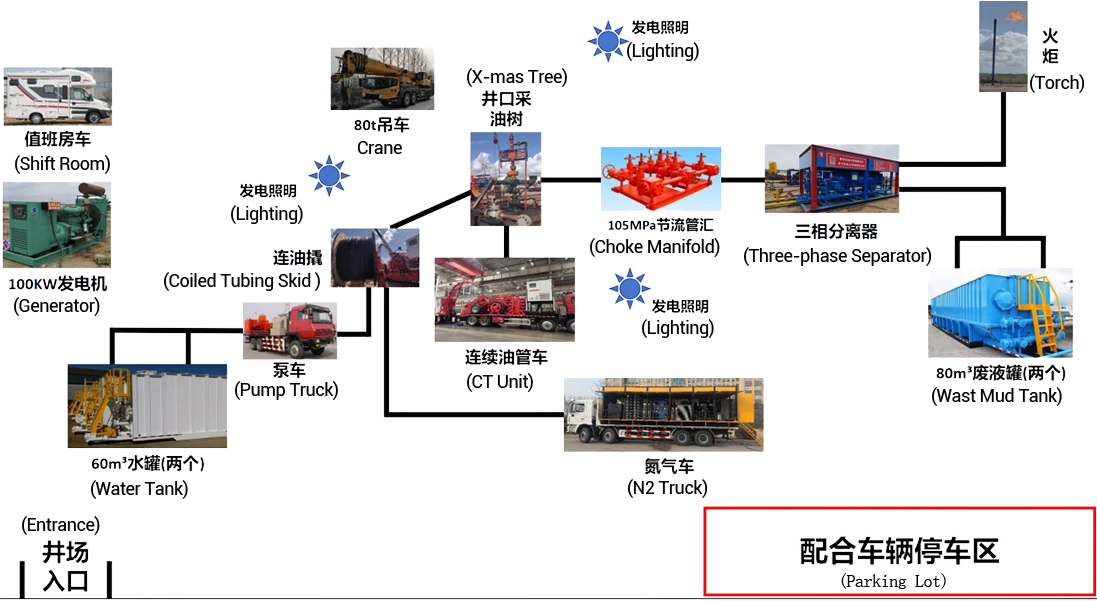

连续油管作业过程设备布置图

coiled-tubing

序号

名称

规格参数


1

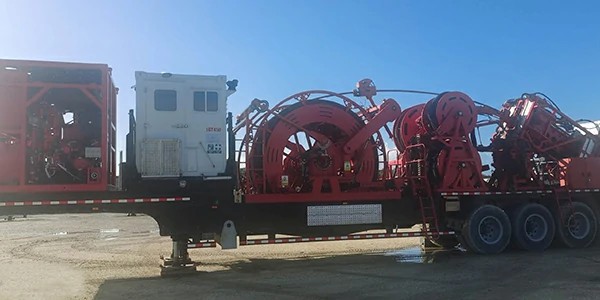

连续油管主设备

集成拖橇式;
注入头提升力10万磅,下推力5万磅;
滚筒容量1 3/4"-8000米,2"-6400米;
喷淋盒4 1/16"-15K磅/平方英寸;
防喷器5 1/8"-15K磅/平方英寸


2

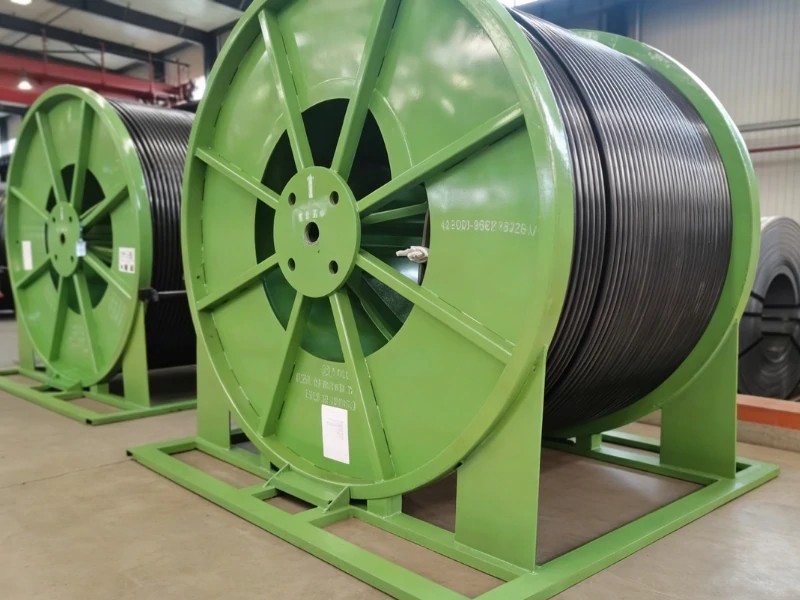

连续油管

长度7000米;
外径尺寸1 3/4";
等壁厚 (0.204英寸)
承压10K磅/平方英寸


3

连续油管

长度7000米;
外径尺寸1 3/4";
变壁厚 (0.204-0.188-0.175-0.156英寸)
承压10K磅/平方英寸


4

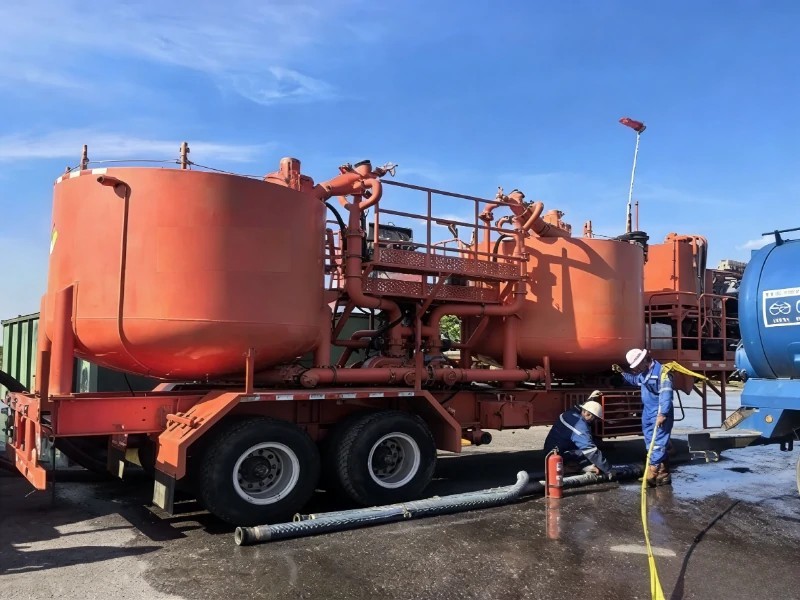

混液拖橇

出口4"206由闸门控制,两个出口位于撬杠尾部;
进口4"206由壬,撬杠两侧各有3个进口,由闸门单独控制;
两个独立的混液罐,各75桶;
可独立供给水与液体;
控制面板集中控制;
流量计适用于柴油、化学药剂、石脑油等


5

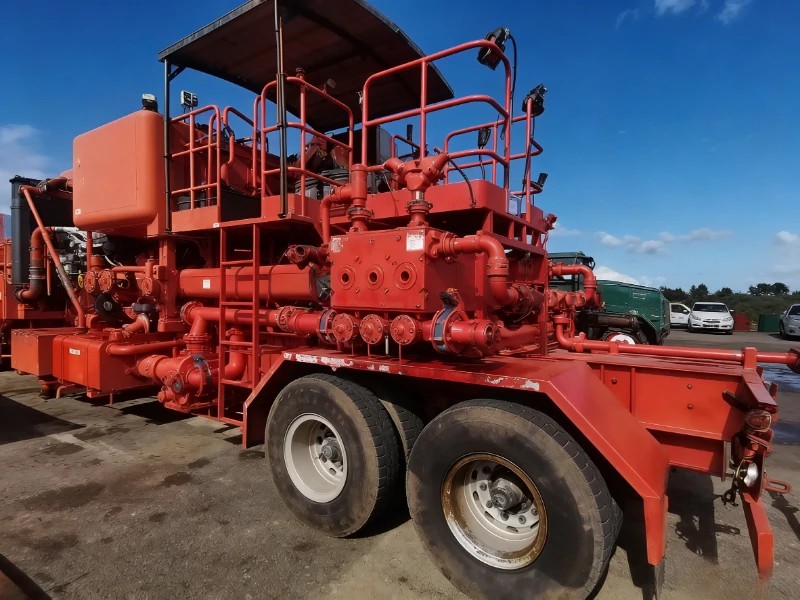

活塞泵拖橇

出口2"1502由壬B型
进口4"206由壬P型
双机双泵,600马力×2;
单泵排量40-600升/分钟 (0.26-3.77桶/分钟);
最高工作压力大于10K磅/平方英寸;
耐腐蚀、耐油;
配有遥控箱,可远程操作和数据采集


6

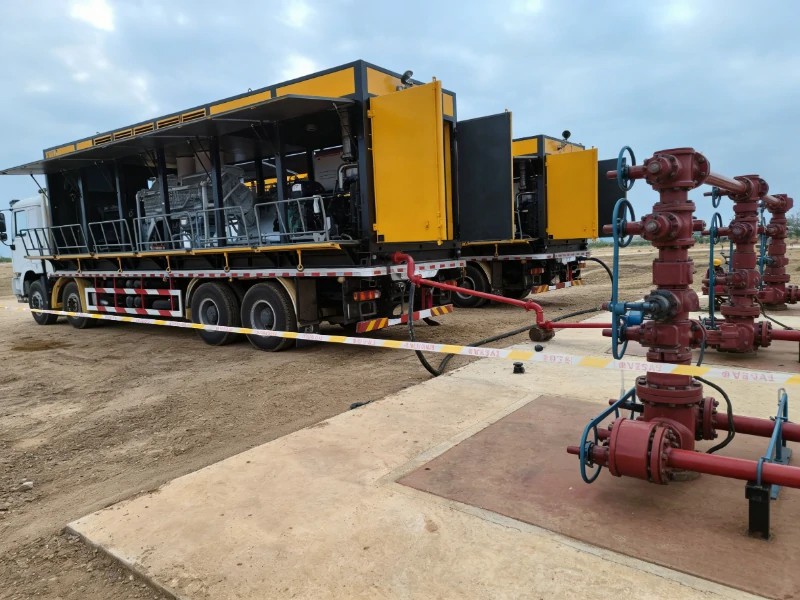

制氮车拖橇

规格型号:MZD-1200/500-95%-C
最大排量1200立方米/小时 (流量:706标准立方英尺/分钟);
最高压力50兆帕 (压力:7250磅/平方英寸);
纯度可调95%-99% (纯度:95%-99%)
出口2"1502由壬B型
出口配有单向阀2"1502 10000磅/平方英寸
