地面混输螺杆泵

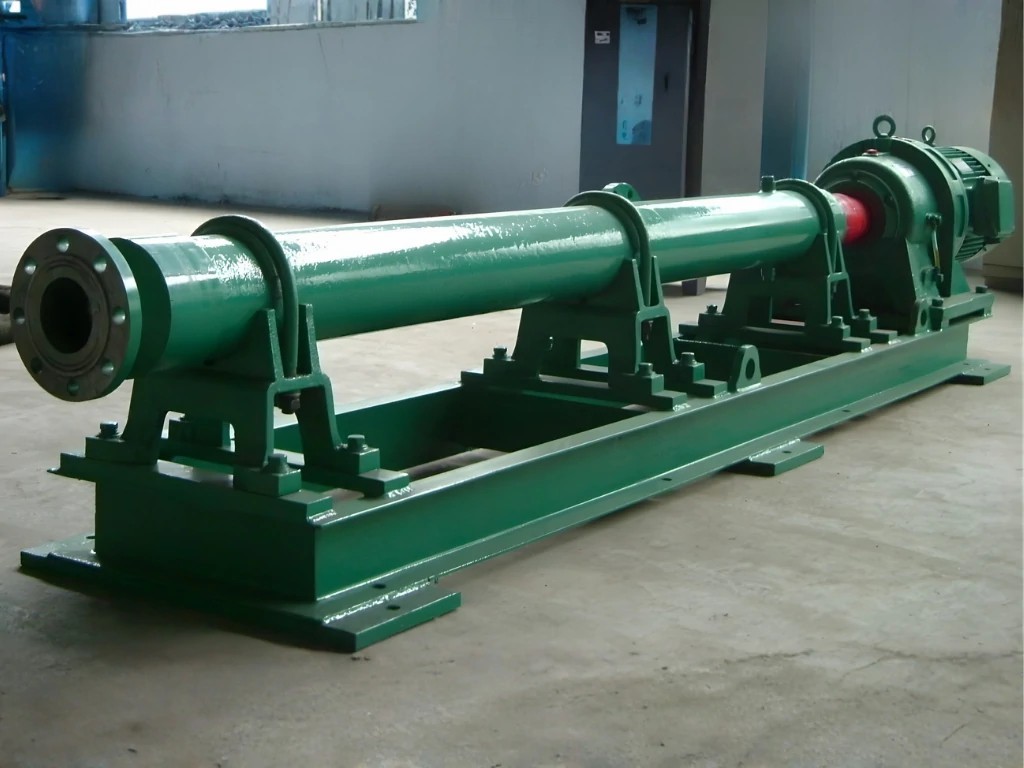

高原系列多相混输螺杆泵是一种容积式泵，主要由动力控制柜、电机、轴承箱、万向传动机构、定子和转子作为主要工作部件组成。

定子与转子部件是多相混流泵的主要工作部件。高原系列多相混输泵采用多头渐开线技术，是本产品的技术关键和核心。我公司生产的转子和定子为专利3/4头结构，具有排量大、扬程高、转速低的特点。转子采用3头空心结构，能有效减轻转子重量，缓解旋转惯性力。定子是一个带有4条螺旋线的橡胶筒体，外部包裹有钢壳。这就在转子和定子之间形成了一系列相互间隔的密封腔室。当转子在定子内部旋转时，密封腔室从吸入端轴向运动至排出端。

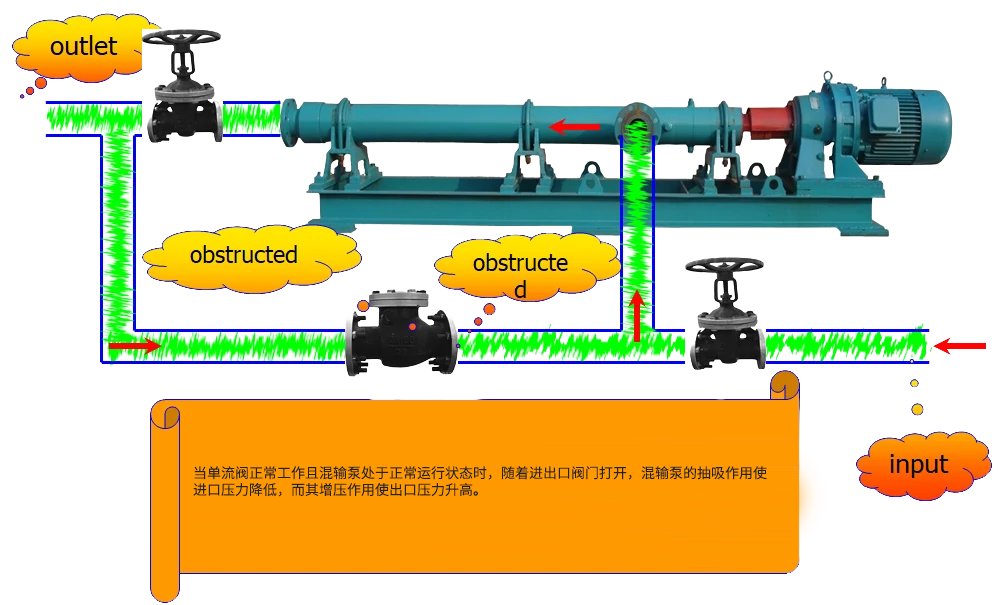

multi-phase-transfer-pcp-2

编号	型号	排量 m³/h	扬程 MPa	r/min	减速机 / 减速器	功率 KW
1	HL22－20－2.4	20	2.4	167	CR87	22
2	HL22－17－2.4	17	2.4	136	CR87	18
3	HL22－15－2.4	15	2.4	120	CR87	15
4	HL22－13－2.4	13	2.4	107	CR87	15
5	HL22－10－2.4	10	2.4	96	CR87	11
6	HL22－8－2.4	8	2.4	77	CR87	10
7	HL22－20－1.8	20	1.8	167	CR87	15
8	HL22－17－1.8	17	1.8	136	CR87	15
9	HL22－15－1.8	15	1.8	120	CR87	11
10	HL22－13－1.8	13	1.8	107	CR87	11
11	HL22－10－1.8	10	1.8	96	CR87	10
12	HL22－8－1.8	8	1.8	77	CR87	10
13	HL44－33－2	33	2	136	CR97	30
14	HL44－29－2	29	2	120	CR97	22
15	HL44－25－2	25	2	107	CR97	22
16	HL44－33－1.6	33	1.6	136	CR97	22
17	HL44－29－1.6	29	1.6	120	CR97	18
18	HL44－25－1.6	25	1.6	107	CR97	18
19	HL44－33－1.2	33	1.2	136	CR97	22
20	HL44－29－1.2	29	1.2	120	CR97	18
21	HL44－25－1.2	25	1.2	107	CR97	15
22	HL55－52－2	52	2	167	CR107	37
23	HL55－42－2	42	2	136	CR107	37
24	HL55－31－2	31	2	107	CR107	30
25	HL55－52－1.6	52	1.6	167	CR107	37
26	HL55－42－1.6	42	1.6	136	CR97	30
27	HL55－31－1.6	31	1.6	107	CR97	22
28	HL66－62－1.5	62	1.5	167	CR107	37
29	HL66－50－1.5	50	1.5	136	CR97	30
30	HL66－42－1.5	42	1.5	120	CR97	30
31	HL66－31－1.5	31	1.5	96	CR97	22
32	HL66－29－1.5	29	1.5	85	CR97	18
33	HL66－62－1.2	62	1.2	167	CR97	30
34	HL66－50－1.2	50	1.2	136	CR97	30
35	HL66－42－1.2	42	1.2	107	CR97	22
36	HL66－31－1.2	31	1.2	96	CR97	18
37	HL66－29－1.2	29	1.2	85	CR97	15
38	HL127－83－2	83	2	136	CR147	75
39	HL127－75－2	75	2	107	CR147	60
40	HL127－67－2	67	2	96	CR147	55
41	HL127－58－2	58	2	85	CR147	50
42	HL127－83－1.6	83	1.6	136	CR147	60
43	HL127－75－1.6	75	1.6	107	CR147	50
44	HL127－67－1.6	67	1.6	96	CR147	45
45	HL127－58－1.6	58	1.6	85	CR147	37
46	HL127－83－1.2	83	1.2	136	CR147	45
47	HL127－75－1.2	75	1.2	107	CR107	37
48	HL127－67－1.2	67	1.2	96	CR107	37
49	HL127－58－1.2	58	1.2	85	CR107	30
