水面驱动系统

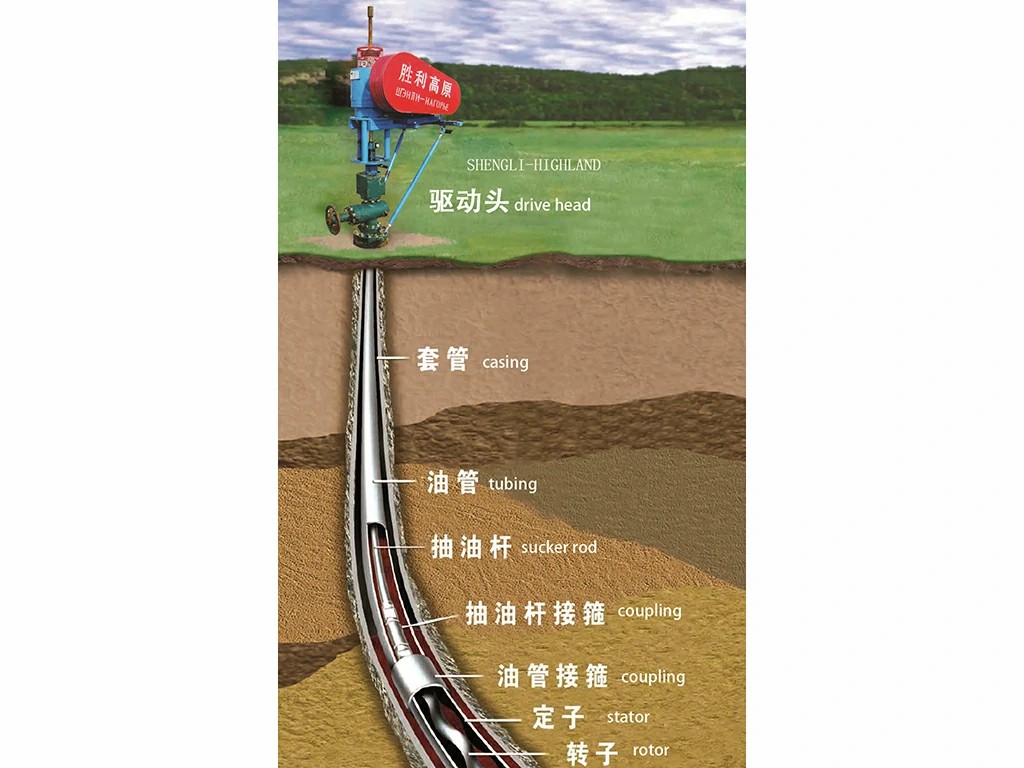

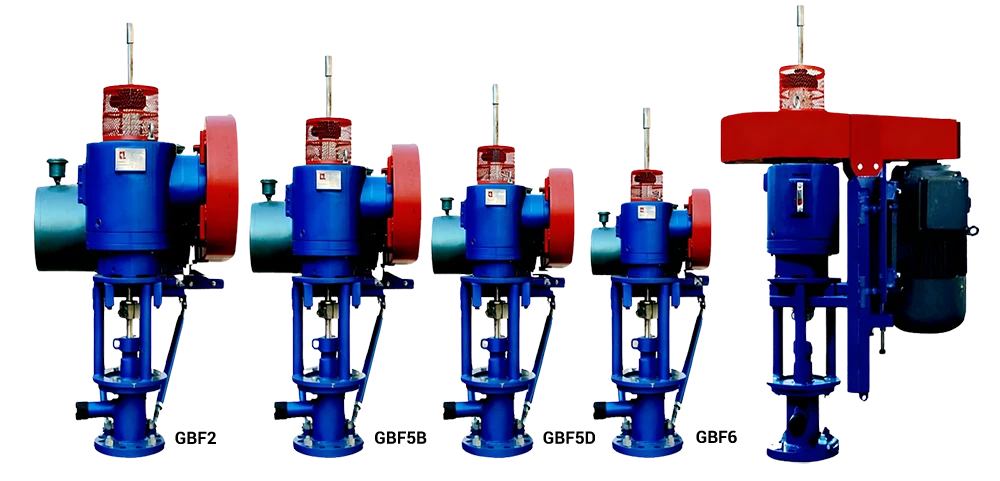

地面驱动装置是一种用于悬挂和旋转抽油杆的特定设备，它进而驱动井下螺杆泵。通过转子和定子之间的连续运动，液体可以被带到地面。当设备停止时，地面驱动头吸收反向扭矩并防止螺纹脱落。主要组成部分如图2所示。
发动机
一台Y系列三相异步电动机被牢固地安装在电机滑座上，通过改变电机的位置，可以有效地调节V型皮带的松紧度。技术参数如表1所示。
表1 主要规格
型号 | 额定功率 kW | 额定电压 V | 额定电流 A | 输出转速 rpm | 功率因数 cosφ | 效率 % |
Y225M-4 | 45 | 380 | 84.7 | 1470 | 0.87 | 92.8 |
Y200L-4 | 30 | 380 | 56.8 | 1470 | 0.87 | 92.2 |
Y180L-4 | 22 | 380 | 42.5 | 1470 | 0.86 | 91.5 |
Y160L-4 | 15 | 380 | 30.3 | 1460 | 0.85 | 88.5 |
Y200L-6 | 22 | 380 | 44.6 | 970 | 0.83 | 90.2 |
Y180L-6 | 15 | 380 | 31.4 | 970 | 0.81 | 89.5 |
Y160L-6 | 11 | 380 | 24.6 | 970 | 0.78 | 87.0 |
Y132M-4 | 7.5 | 380 | 15.4 | 1440 | 0.85 | 87.0 |
Y160M-6 | 7.5 | 380 | 17.0 | 970 | 0.78 | 86.0 |

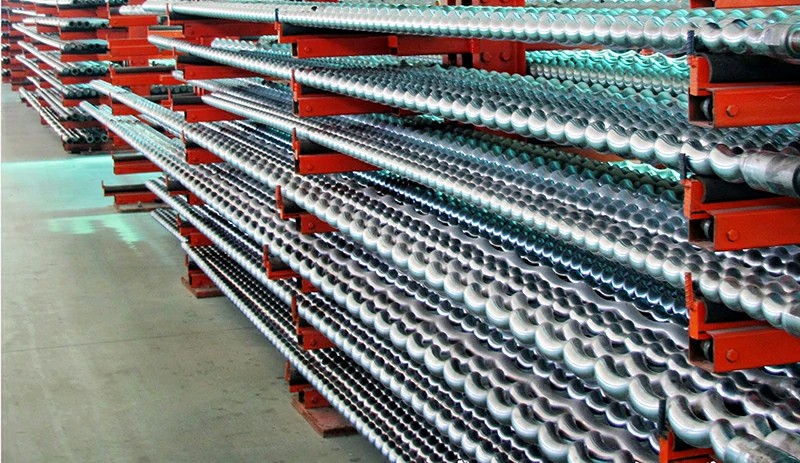

井下PC泵
PC泵将流体从井下输送到地面，并在一定压力下排出。它由一个转子和一个定子组成（见图14）。转子和定子的尺寸如表13所示。
井下PC泵技术规格
型号 | 额定排水量 | 起重能力 | ||||
ml/r | m3/d@100r | bbl/d@100r | 等级 | 高 (m) | 高 (Ft) | |
LB40-21 LB40-27 LB40-42 | 40 | 5.8 | 36 | 21 27 42 | 960 1200 1900 | 3100 3900 6200 |
LB50-12 LB50-27 LB50-40 | 50 | 7.0 | 44 | 12 27 40 | 600 1200 1800 | 1900 3900 5900 |
LB75-12 LB75-21 LB75-27 LB75-40 | 75 | 10.8 | 68 | 12 21 27 40 | 600 960 1200 1800 | 1900 3100 3900 5900 |
LB120-12 LB120-27 LB120-36 LB120-40 | 120 | 17.3 | 109 | 12 27 36 40 | 600 1200 1600 1800 | 1900 3900 5200 5900 |
LB190-27 LB190-33 LB190-40 | 190 | 27.4 | 172 | 27 33 40 | 1200 1500 1800 | 3900 4900 5900 |
LB200-25 LB200-33 LB200-40 | 200 | 28.4 | 181 | 25 33 40 | 1150 1500 1800 | 3800 4900 5900 |
LB300-21 LB300-27 | 300 | 43.2 | 272 | 21 27 | 960 1200 | 3100 3900 |
LB400-20 LB400-30 | 400 | 57.6 | 362 | 20 30 | 910 1300 | 2900 4200 |
LB500-14 LB500-21 | 500 | 72.0 | 453 | 14 21 | 640 960 | 2100 3100 |
LB600-12 LB600-14 LB600-21 | 600 | 86.4 | 543 | 12 14 21 | 600 640 960 | 1900 2100 3100 |
LB800-16 | 800 | 115.2 | 725 | 16 | 730 | 2400 |
LB1100-10 LB1100-12 LB1100-14 LB1100-16 | 1100 | 158.4 | 996 | 10 12 14 16 | 460 550 640 730 | 1500 1800 2100 2400 |
LB1400-14 | 1400 | 210.6 | 1325 | 14 | 640 | 2100 |
LB1600-12 | 1600 | 230.4 | 1450 | 12 | 550 | 1800 |
LB230DT27 LB230DT40 LB230DT50 | 230 | 33.1 | 208 | 27 40 50 | 1200 1800 2300 | 3900 5900 7500 |
LB375DT27 LB375DT33 LB375DT40 | 375 | 54.0 | 340 | 27 33 40 | 1200 1500 1800 | 3900 4900 5900 |
LB460DT27 LB460DT33 | 460 | 66.0 | 417 | 27 33 | 1200 1500 | 3900 4900 |
LB580DT18 LB580DT21 LB580DT27 LB580DT33 | 580 | 83.5 | 525 | 18 21 27 33 | 820 960 1200 1500 | 2700 3100 3900 4900 |
LB800DT20 | 800 | 115.2 | 725 | 20 | 910 | 2900 |
LB990DT14 | 990 | 142.6 | 897 | 14 | 640 | 2100 |
LB1200DT16 LB1200DT21 | 1200 | 172.8 | 1090 | 16 21 | 730 960 | 2400 3100 |
LB2000DT16 | 2000 | 288.0 | 1810 | 16 | 730 | 2400 |
LB1100TT14 LB1100TT18 LB1100TT21 LB1100TT27 | 1100 | 158.4 | 9960 | 14 18 21 27 | 640 820 960 1200 | 2100 2700 3100 3900 |
